EJEMPLOS DE PLANTAS PARA LA FABRICACIÓN DE ADOBE ECOLÓGICO

AYUDAMOS A CONSTUIR UN MUNDO SUSTENTABLE

La Planta Básica para la fabricación de adobe ecológico es la que utiliza una GracoRam Manual y herramientas cotidianas para preparar el suelo para hacer los Adobes.



1– Prensa manual GracoRam Manual

1- Mazo o pisón para desterronar el suelo

1- Malla para zarandear el suelo

2- Palas para mezclar el suelo y el cemento

2– Baldes o recipientes para dosificar el suelo y el cemento

1– Tanque pequeño para el agua (tambor de 200 litros)



Se puede instalar en la misma obra y ocupa un área aproximada de 6x6 metros cuadrados

El área utilizada para almacenar los adobes puede ser similar.



Esta planta no consume electricidad.

La producción en esta planta se puede hacer con tres personas organizadas de la siguiente forma:

Un operario para la GracoRam Manual que se encarga del prensado del adobe y de ponerlo en el lugar de curado

Y dos trabajadores que se encarguen de desterronar con el pisón, zarandear y dosificar la mezcla a la tolva de la prensa

También es muy importante los miembros del equipo de trabajo encuentren su propio lugar dentro de la cadena del proceso y organicen de la forma mas conveniente sus funciones.



Con este equipo de trabajo se pueden fabricar entre 600 y 800 adobes por día de acuerdo a la calidad de los trabajadores y el estímulo económico que reciban.



Con una GracoRam Manual Doble se incrementa la producción de adobes alrededor de 1200 unidades  con 5 trabajadores utilizando una distribución similar en la planta.

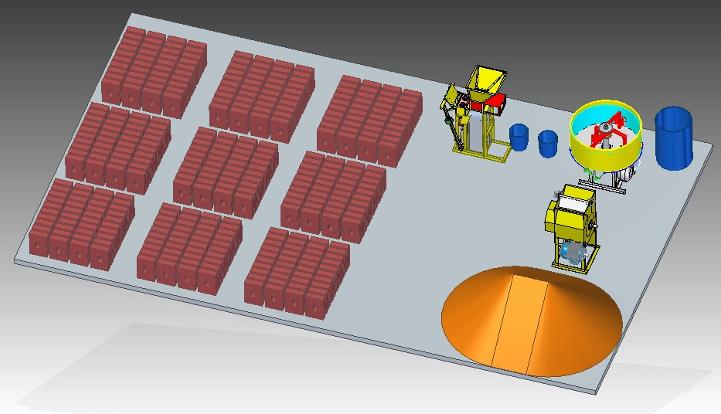

La planta semi industrial sin bandas transportadoras utiliza prensas de mayor producción de adobes y se mecaniza la preparación del suelo con una desterronadora y una mezcladora



Para instalar esta planta se debe disponer de electricidad monofásica a 220 Voltios como mínimo para conectar las máquinas



Puede estar conformada por:

1– Graco Ram Doble Manual  ó 1– Graco Ram Hidráulica (3Kw)

1– Mezcladora Horizontal de 170 litros (5,6Kw)

1– Desterronadora (3Kw)

2– Palas

2– Baldes o recipientes

1– Tanque o tambor de 200 litros



Consumo total de la planta con la GracoRam Hidráulica 11,6 Kw

Los adobes en canal permiten hacer vigas intermedias en el muro y vigas de amarre en la parte superior del mismo.

Permiten llevar por la horizontal del muro las tuberías eléctricas y de agua.

Las canales están disponibles para los adobes lego y clásicos

Esta planta utiliza un área de 10x6 metros cuadrados y con 5 trabajadores puede  producir 2000 adobes diarios

El suelo que necesita para producir  2000 adobes diarios es 14 metros cúbicos. Calculando en promedio por cada metro cúbico de suelo expandido que ha sido arrancado 150 adobes

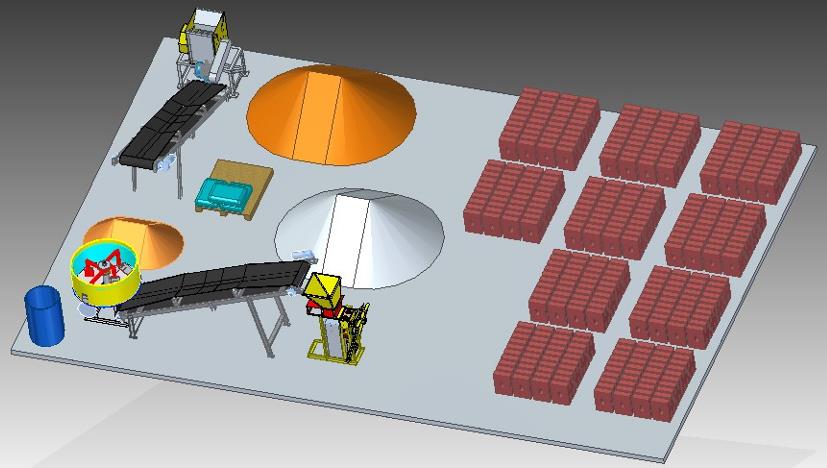

La planta semi industrial con bandas transportadoras utiliza prensas de mayor producción de adobes y se mecaniza la preparación del suelo con una desterronadora y una mezcladora, todo el movimiento del suelo se hace con bandas transportadoras



Para instalar esta planta se debe disponer de electricidad monofásica a 220 Voltios como mínimo para conectar las máquinas



Puede estar conformada por:

1– Graco Ram Hidráulica Manual (3kw)

1– Mezcladora Horizontal de 170 litros (5,6 Kw)

1– Desterronadora (3 Kw)

2– Palas

2– Baldes o recipientes

1– Tanque o tambor de 200 litros

2– Bandas transportadoras de 3,6 metros de longitud



Consumo total de potencia eléctrica 11,6 Kw

Esta planta utiliza un área de 12x8 metros cuadrados y con 4 trabajadores puede  producir 2000 adobes diarios

Esta planta considera el espacio para almacenar el suelo, la arena, el cemento y el suelo desterronado que queda junto a la mezcladora, de este patio de mezclas se cargan manualmente a la mezcladora los ingredientes.

Los baldes o recipientes también son importantes para dosificar cada ingrediente.

Contáctese con nuestro vendedor   ventasgracomaq@gmail.com



Contáctese con nuestro asesor   Infogracomaq@gmail.com



Llámanos Gratis por SKYPE: usuario GRACOMAQ



Whatsapp: (0057) 3102242008

                  (0057) 3116804833

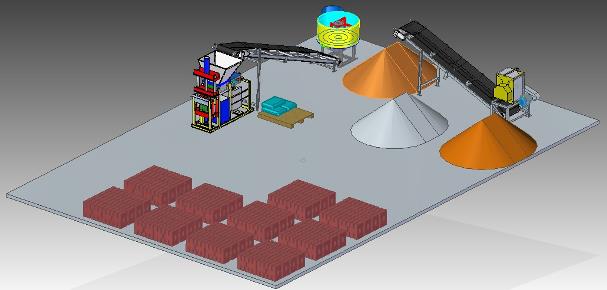

La planta industrial utiliza prensas semiautomáticas para la producción de adobes y se mecaniza la preparación del suelo con una desterronadora y una mezcladora, todo el movimiento de materiales se hace con bandas transportadoras



Para instalar esta planta se debe disponer de electricidad monofásica a 220 Voltios como mínimo para conectar las máquinas o de preferencia trifásica



Puede estar conformada por:

1– GracoRam Semiautomática (11Kw)

1– Mezcladora Horizontal 250 Litros (10 Kw)

1– Desterronadora (3,7 Kw)

2– Palas

2– Baldes o recipientes

1– Tanque o tambor de 200 litros

2– Bandas transportadoras de 3,6 metros de longitud (1,5 Kw)



Consumo total de potencia de eléctrica 26,5 Kw
